Bico injetor Caterpillar 3406 com defeito: 7 sintomas e como diagnosticar antes de trocar

Motor Caterpillar 3406 é uma das plataformas diesel pesado mais duráveis já construídas: roda em caminhões fora-de-estrada CAT 769, tratores de esteira D8, geradores estacionários e até embarcações. Quando um bico injetor falha, o motor reclama — e em equipamento crítico de mineração, parado custa muito caro por dia. A diferença entre diagnosticar certo e trocar tudo à toa? Até R$ 15.000 em um jogo de 6 bicos. Este guia mostra como confirmar a falha, qual é o sistema do seu motor e quando reparo, reman ou peça nova fazem sentido financeiro.

Sistema de injeção do CAT 3406 — duas escolas

O 3406 teve duas grandes versões com sistemas de injeção bem distintos. Identificar qual você tem é CRÍTICO — o procedimento de diagnóstico muda completamente.

MUI vs HEUI: diferenças técnicas

• 3406B / 3406C (MUI — Mechanical Unit Injector): bico mecânico acionado por came no cabeçote (década 80). Sem ECU, sem eletrônica — injeção 100% mecânica. Diagnóstico via teste de bancada e regulagem de altura do rolete no cabeçote. P/N comuns: 4W7018, 0R3539, 7C4173. Vantagem: simples, reparável. Desvantagem: menos eficiência de combustão que HEUI.
• 3406E (HEUI — Hydraulically Actuated Electronically Controlled Unit Injector): bico eletrônico acionado por óleo de alta pressão (até 28 MPa). Tem ECU, sensor IAP (injector actuator pressure), bomba HEUI dedicada. Injeção controlada por solenoide, muito mais precisa que MUI. P/N comuns: 0R8473, 10R0961, 0R8767. Pressão pode atingir 28.000 psi — muito superior ao MUI. Vantagem: combustão mais limpa, economia. Desvantagem: complexa, precisa scanner CAT ET para diagnóstico.

Como diferenciar na oficina: observe no cabeçote se há uma linha de óleo de alta pressão fina conectada ao bico com torque especial. Se existe, é HEUI. Se não, é MUI mecânico.

7 sintomas que indicam bico injetor CAT 3406 com defeito

Todos os sintomas abaixo são progressivos. Aparecem leves, ignoram-se, e em 4–8 semanas o motor pode estar com dano permanente. Quanto mais cedo agir, mais barato resolve.

1. Marcha lenta tremida e batidas no cabeçote

Estaciona no semáforo e sente vibração desigual no painel. Conta-giros oscila 650–900 RPM. Som de batida leve mas audível no cabeçote, mais forte no MUI do que no HEUI. Causa: bico injetando fora da janela ideal de sincronismo ou vazão. No 3406E HEUI o ECU relata "rough idle" — código P0085 ou similar pode aparecer.

Como confirmar em 5 minutos: liga o motor frio, aguarda 2 minutos. Se melhora conforme aquece, provavelmente é bico — folga interna aumenta com dilatação térmica. Se piora, suspeita recai em sensor rotação ou ECU.

2. Fumaça preta densa sob carga

Pegadinha clássica: fora-de-estrada CAT 769 subindo rampa com caçamba cheia expele fumaça preta densa que suja camisa do cilindro vizinho. Causa: bico aberto demais ou fechando lento, deixando diesel cru escapar sem queimar. Pressão de injeção fora do especificado ou agulha travada.

Teste rápido: observe a cor no escapamento sob carga máxima por 20 segundos. Fumaça azulada clara = normal. Fumaça preta densa = bico certo. Em linha branca = queimador de óleo, não bico.

3. Queda de potência visível

Caminhão "não puxa mais como antes". Subida que rodava a 1.800 RPM constante agora trava em 1.400 RPM. Turbo pode estar dando boost, mas injeção inadequada bloqueia potência. Causa típica: entupimento parcial dos orifícios do bico (spray pattern degradado) ou fechamento lento.

Risco direto: perda progressiva = entupimento por depósitos carbonados. Perda súbita = sensor MAP, válvula EGR ou válvula de comando. Em escavadeira CAT 320D a R$ 800/hora, perder 15% de produtividade é R$ 120/h vazando.

4. Aumento de consumo de diesel

Motor 3406 típico consome 35 L/h em condições normais. De repente passa para 42–48 L/h sem mudança de rota, carga ou pilotagem. Causa: injeção descalibrada força compensação da ECU, motor trabalha 15–20% mais para manter potência.

Cálculo rápido de impacto: aumento de 10 L/h × 8 horas/dia × 25 dias/mês × R$ 7/litro (diesel em 2026) = R$ 14.000 mensais de prejuízo em 1 máquina. Diagnosticar e consertar sai barato.

5. Dificuldade de partida a quente

Motor pega fácil pela manhã mas trava a quente. Lógica: vazamento interno no bico (agulha desgastada) faz pressão do Common Rail cair enquanto motor está rodando. Depois que desliga, continua vazando — pressão cai à noite inteira. Na partida quente seguinte, pressão está bem abaixo de 300 bar necessários, motor não pega.

Sinal complementar: abrir capô e sentir cheiro forte de diesel reforça a suspeita. Se a partida só tem dificuldade a frio, pode ser viscosidade do óleo ou combustível gelado — não é bico.

6. Som metálico no cabeçote (clack)

Tique-taque ritmado que aumenta com rotação — parece som de pino solto batendo. No MUI é rolete batendo no came fora do ponto correto (regulagem de altura errada). No HEUI é atuador batendo pela falta de óleo de comando ou agulha travada.

Diagnóstico diferencial: barulho que muda com rotação = bico injetor. Barulho que não muda = pino de pistão (outra emergência). Diesel knock normal é tic-tac baixo na marcha — clack audível alto é anormal.

7. Códigos CID/FMI no 3406E (HEUI)

Scanner CAT ET mostra:

• CID 1–6 = injector cylinder 1 a 6 (qual cilindro está falhando)
• FMI 5 = open circuit (circuito aberto — solenoide morto ou chicote solto)
• FMI 6 = short to ground (curto-circuito — solenoide com defeito)
• FMI 4 = out of specification (pressão IAP fora do range — atuador vazando)

Se aparece CID3 com FMI 5, o 3º bico está com problema elétrico ou mecânico confirmado. Sem scanner CAT ET, esse diagnóstico fica perdido.

Como testar antes de trocar (3406B/C vs 3406E)

A regra de ouro: nunca troque bico sem teste em bancada. Diagnóstico visual e de sintomas é correto 85% das vezes, mas sem bancada pode estar trocando bico bom por problema na bomba ou sensor.

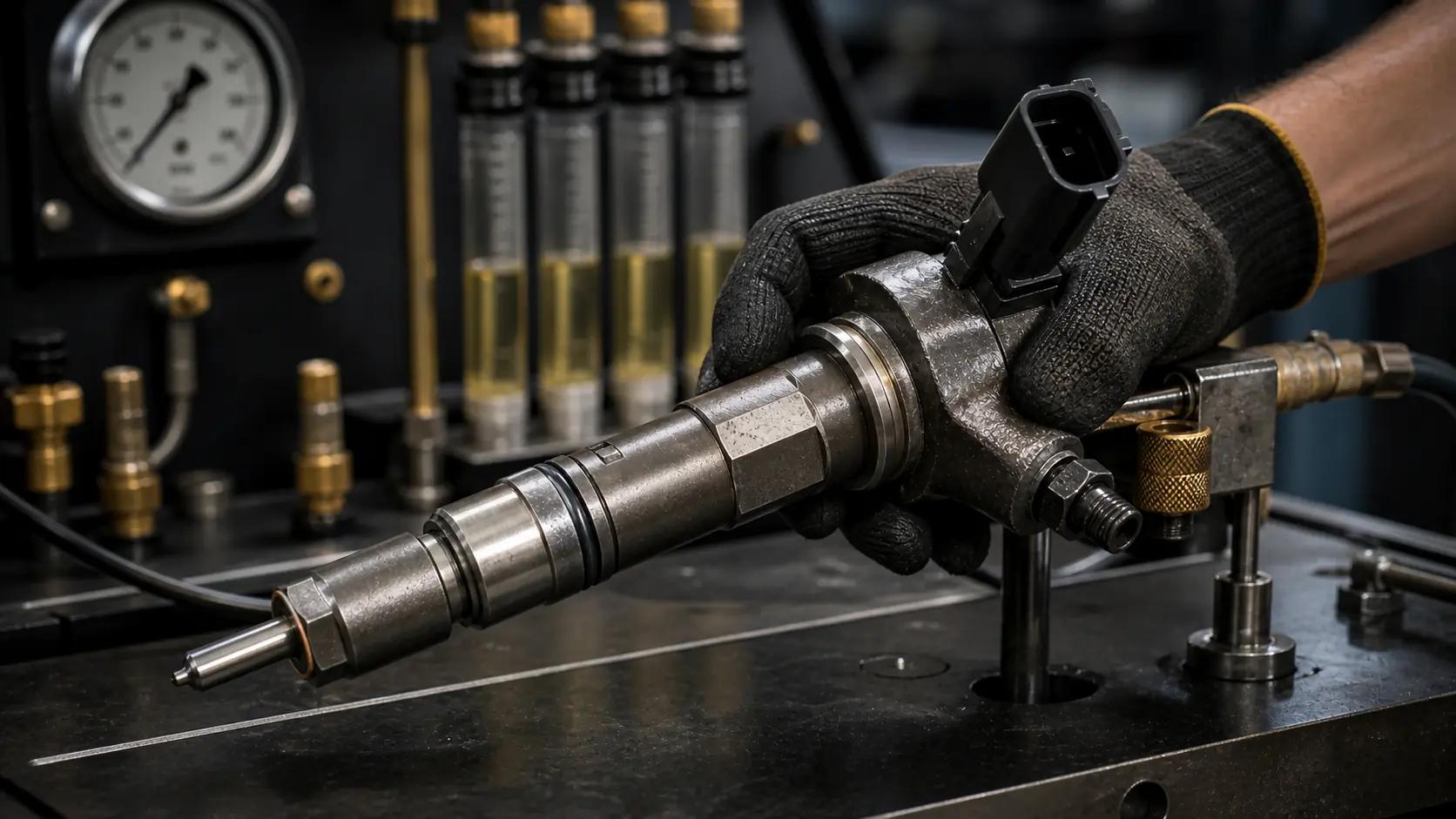

3406B/C (MUI): remover bicos e levar a bancada CAT-homologada. Testa: pressão de abertura (deve estar no range específico do modelo), vazão em mL/min (ex: 3406B acima de 350 mL/min), padrão de spray (cone simétrico vs jato irregular), estanqueidade de retorno. Depois vem regulagem de altura do rolete no cabeçote — é etapa crítica que mecânico inexperiente erra e quebra motor em 50 horas.

3406E (HEUI): usar scanner CAT ET ou equivalente Caterpillar. Rodas a máquina com todos os bicos injetando menos 1 (cylinder cut-out test) e observa vibração + queda de potência. O cilindro que não acusa vibração quando desconectado é o bico ruim. Depois, bancada HEUI testa: pressão do atuador, vazão, sensibilidade elétrica e padrão. Sem bancada HEUI correta, diagnóstico fica pela metade.

Reparo, reman certificada ou peça nova?

• 3406B/C com até 6.000 horas: reparo MUI vale a pena. Troca de pulverizador (ponta do bico) + regula altura + teste em bancada. Custo: R$ 400–800/bico. Durabilidade: 2.000–3.000 horas esperadas se mantém filtro de diesel.
• 3406B/C com 6.000–12.000 horas: reman certificada KR Mecânica é o sweet spot. Troca agulha, mola, corpo avaliado, tudo novo menos corpo. Vida útil próxima de peça nova (4.000+ horas). Custo: R$ 1.200–1.800/bico. Laudo digital + QR Code rastreável.
• 3406E com qualquer idade: reman certificada com laudo é o caminho econômico e confiável. Peça nova CAT (original part numbers) só justifica em frota nova ou aplicação crítica onde downtime é impossível.

Regra não-negociável: em todos os casos acima, laudo técnico com resultados de bancada é obrigatório. Reman 3406 sem rastreabilidade é loteria pura — pode quebrar com 800 horas e custar bomba, cabeçote ou motor inteiro (R$ 25.000–60.000). Um laudo custa R$ 150–300 e economiza R$ 40.000 em dano cascata.

Progressão típica da falha — custo de cada estágio

Bico injetor não falha instantaneamente. Degenera em curva acelerada. Observado em frota pesada de MT/GO:

• Estágio 1 (Semanas 1–4): consumo sobe 5–10%, leve fumaça em aceleração, marcha lenta vibrada. Operador ignora. Custo de inação: R$ 400–600/mês em combustível extra. Custo de agir: R$ 1.200–1.800 reman certificada.
• Estágio 2 (Semanas 5–8): consumo sobe 15–25%, fumaça preta visível, perda de potência sensível. Turbo começa a sujar por fuligem carbonada. Custo de inação: R$ 1.200–2.000/mês combustível + possível limpeza turbo (R$ 3.500–8.000). Custo de agir: R$ 1.200–1.800 reman + R$ 1.500 limpeza turbo preventiva.
• Estágio 3 (Semanas 9–12): fuligem chega à bomba de óleo, contamina óleo mais rápido (troca a cada 1.500 km vs 6.000 km). Risco real de furo no pistão por knock contínuo não controlado. Custo de inação: R$ 30.000–60.000 motor parcial ou completo, máquina parada. Seu prejuízo: R$ 800/hora × 40 horas parada = R$ 32.000 em parada só.

Conclusão: agir no Estágio 1 custa R$ 1.200. Esperar até Estágio 3 custa R$ 95.000+ (reparo + combustível + máquina parada). A janela ideal é AGORA — identificou 2 sintomas = remedie em 5 dias úteis.

Glossário técnico — MUI, HEUI, IAP, spray pattern

• MUI (Mechanical Unit Injector): bico cuja injeção é acionada mecanicamente por came no comando de válvulas. Sem eletrônica, sem ECU. Simples, robusto, repair-friendly — porém menos preciso que HEUI.
• HEUI (Hydraulically Actuated Electronically Controlled Unit Injector): bico acionado por óleo de alta pressão (28 MPa) sob comando eletrônico de solenoide. ECU controla timing e duração exatos. Mais eficiente em combustão, menor emissão.
• IAP (Injector Actuator Pressure): sensor que mede pressão de óleo no comando HEUI. Se sinal está fora da janela, ECU recusa injetar — proteção contra dano no motor.
• Spray pattern (padrão de pulverização): formato do diesel saindo do bico. Bico novo forma cone simétrico fino de ~60° com micro-gotas uniformes. Bico gasto forma jato grosso irregular, gotas grandes que não queimam bem = fumaça preta + perda potência.
• Vazão de injeção: volume em mL/min que o bico libera em condições de bancada padrão. CAT 3406B especificação típica: 350–410 mL/min. Acima/abaixo disso = bico fora da tolerância.
• Vazão de retorno: diesel que retorna para o tanque após injeção. Indica qualidade da vedação interna (agulha + corpo). Retorno alto = vedação deteriorada = combustível desperdiçado + queda de pressão.
• Bancada de teste diesel: equipamento que simula pressão (até 3.000 bar), temperatura (até 120°C), ciclos de injeção e mede vazão, retorno, padrão de spray eletrônicamente. Sem bancada, não existe reman sério — só "achismo".
• Diesel knock: som de detonação resultante de combustão fora da janela ideal. Knock leve (tic-tac normal em diesel) é saudável. Knock pesado cadenciado = bico injetando no timing errado ou pressão inadequada.

Diagnóstico e cotação em 30 minutos

KR Mecânica trabalha há mais de 8 anos com sistemas de injeção diesel para linha pesada. Especializada em motores Caterpillar industriaisCaterpillar — especialmente MUI e HEUI. Cada peça sai com:

• Laudo técnico digital com QR Code rastreável (verificável pelo cliente a qualquer hora)
• Garantia formal de 3 meses contra defeito de fabricação (reman certificada)
• Suporte técnico no WhatsApp antes, durante e depois da instalação
• Estoque local em Cuiabá/MT com envio para todo Brasil
• Trabalhos com Bosch, Delphi, Denso, Caterpillar, Cummins, Volvo, Scania, Mercedes-Benz, MAN, Iveco

Mande foto, P/N ou descrição do equipamento + sintoma no WhatsApp — cotação em até 30 minutos:

(65) 98154–4315

Leitura recomendada

• 8 sintomas de bico injetor com defeito — diagnóstico generalista (qualquer motor diesel pesado)

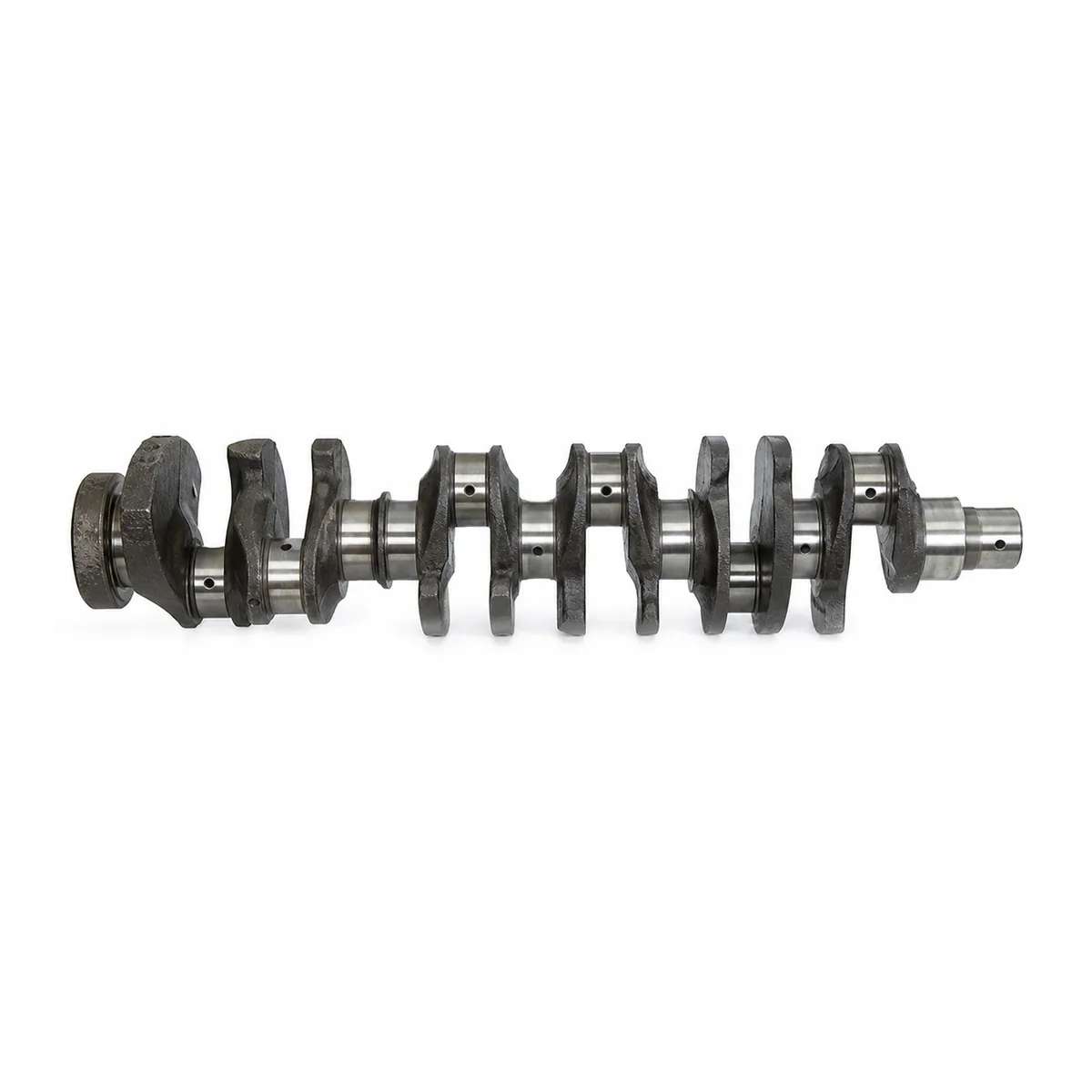

• Estoque de virabrequim CAT 3406 — peças críticas em Cuiabá
