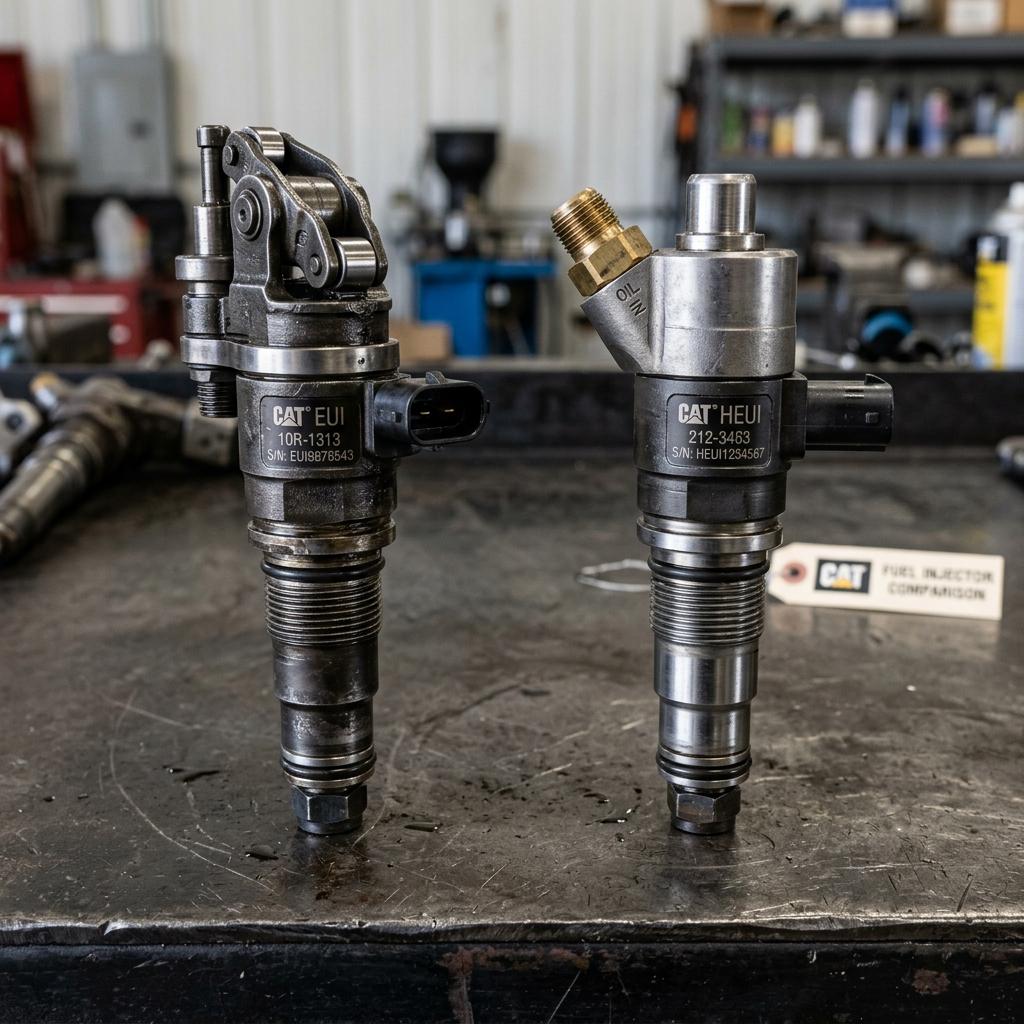

Unidades Injetoras Caterpillar EUI vs HEUI: Diferenças e Impactos na Manutenção

Se você é proprietário, encarregado de manutenção ou comprador de peças para frotas de equipamentos Caterpillar, provavelmente já se deparou com os termos EUI e HEUI ao solicitar orçamentos de unidades injetoras.

Embora ambos os sistemas utilizem controle eletrônico para regular o tempo e a quantidade de combustível injetado, os princípios de acionamento mecânico e hidráulico são totalmente distintos. Confundir os dois sistemas ou ignorar suas particularidades de manutenção pode causar erros de compra de peças e, pior, quebras prematuras de componentes de alto valor.

1. Sistema EUI (Electronic Unit Injector)

O sistema EUI, introduzido pela Caterpillar no final da década de 1980, utiliza um princípio de acionamento puramente mecânico aliado ao controle eletrônico.

• Como funciona: A unidade injetora EUI fica alojada diretamente no cabeçote do motor, posicionada abaixo de um balancim acionado pela árvore de comando de válvulas. Quando o ressalto do comando empurra o balancim, este comprime o êmbolo interno da unidade, elevando a pressão do diesel.
• O controle eletrônico: O módulo ECM do motor envia um pulso elétrico para a válvula solenóide da unidade, determinando exatamente quando e por quanto tempo a agulha deve injetar combustível.
• Onde é usado: Motores de grande cilindrada como CAT C11, C13, C15, C18 e a lendária série 3406E.

2. Sistema HEUI (Hydraulically Actuated Electronic Unit Injector)

O sistema HEUI representa uma inovação radical: elimina a necessidade de balancins e do eixo de comando para pressurizar o combustível, utilizando o óleo lubrificante do motor sob alta pressão como força motriz.

• Como funciona: Uma bomba hidráulica dedicada (bomba HEUI ou bomba de atuação de injeção - IAP) puxa o óleo do cárter e o pressuriza a níveis entre 40 e 260 bar. Esse óleo sob alta pressão é enviado por galerias no cabeçote até o topo das unidades injetoras HEUI.
• O ciclo de injeção: Quando o solenóide do injetor é energizado pelo ECM, a válvula abre para permitir a entrada de óleo sob pressão na câmara superior da unidade. Esse óleo empurra um pistão intensificador que, por sua vez, comprime o combustível abaixo dele a pressões de até 1.500 bar.
• Onde é usado: Motores CAT de médio porte muito comuns no Brasil: C7 ACERT, C9 ACERT, 3126B, 3126E.

Impacto na Manutenção: O óleo do motor é peça de injeção

Em motores com injeção EUI, a durabilidade das unidades depende quase que exclusivamente da qualidade do diesel e da troca de filtros de combustível.

Já nos motores HEUI (como o CAT C7 da escavadeira 320D), a vida útil das unidades está intimamente ligada à qualidade e limpeza do óleo lubrificante do motor. Se o operador atrasar a troca de óleo ou utilizar óleo de viscosidade inadequada, as borras e o desgaste químico do óleo danificarão as microválvulas da bomba de atuação e travarão a agulha interna das unidades HEUI.

Além disso, o entupimento do filtro de óleo HEUI pode interromper o fluxo e fazer com que a máquina simplesmente não dê partida ou perca a força imediatamente.

Tabela de Comparação Rápida

Perguntas frequentes
