Módulo ECM Cummins com Defeito: Sintomas e Diagnóstico no Motor ISB, ISC, ISL

Nos caminhões Volkswagen Constellation, Ford Cargo e em diversas escavadeiras e geradores que utilizam a família de motores Cummins (ISB 3.9/4.5/6.7, ISC 8.3 e ISL 8.9), o sistema elétrico e de injeção é totalmente governado pelo Módulo ECM (Engine Control Module).

O ECM atua como o processador central do motor diesel: gerencia leituras de sensores cruciais de rotação, pressão de óleo e combustível, e comanda a abertura eletrônica das unidades ou bicos injetores. Quando o módulo apresenta defeito físico ou de software, a máquina simplesmente para e o diagnóstico pode ser um verdadeiro quebra-cabeça se o técnico não souber o que testar.

Sintomas clássicos de Módulo ECM Cummins com falha

Quando a central eletrônica do Cummins começa a falhar, os sintomas elétricos e mecânicos no veículo são bem específicos:

• Ausência completa de comunicação com o Scanner: Ao conectar o scanner na tomada OBD2 ou no conector de diagnóstico do motor, o software apresenta o erro de link "No Communication with ECU".
• Motor de arranque gira, mas motor não pega: Há combustível, há pressão baixa, o motor vira forte no arranque, mas não há sinal elétrico enviado pelo ECM para abrir os bicos injetores.
• Luzes de falha do motor apagadas ao girar a chave: Ao ligar a ignição, a luz da injeção e a de advertência do painel sequer acendem para fazer o check-in inicial do sistema.
• Códigos de erro relacionados a tensões de referência dos sensores: O scanner acusa falhas múltiplas de sensores (sensor de pressão do rail, sensor de fase, sensor de temperatura) apontando curto-circuito ou circuito aberto simultaneamente. Isso ocorre quando a fonte interna reguladora de 5V do ECM queima.

Principais vilões da saúde do módulo eletrônico

Os módulos ECM da Cummins são blindados e extremamente duráveis, mas costumam ser danificados por fatores externos:

1. Serviços de solda elétrica sem desligar a bateria: O arco elétrico da solda no chassi gera correntes parasitas gigantescas que fluem de volta para o bloco do motor, fritando os circuitos integrados internos da ECU.
2. Partidas auxiliares incorretas (Chupeta): Ligar baterias em série de forma incorreta ou utilizar carregadores rápidos de bateria ("auxiliar de partida") com voltagem desregulada provoca surtos de alta tensão que queimam diodos de proteção do ECM.
3. Infiltração de água e umidade: Lavagens agressivas no cofre do motor com lavadoras de alta pressão podem forçar a entrada de umidade pelas vedações de borracha dos conectores principais, gerando zinabre, curto-circuito nos pinos e queima da placa de circuito impresso.

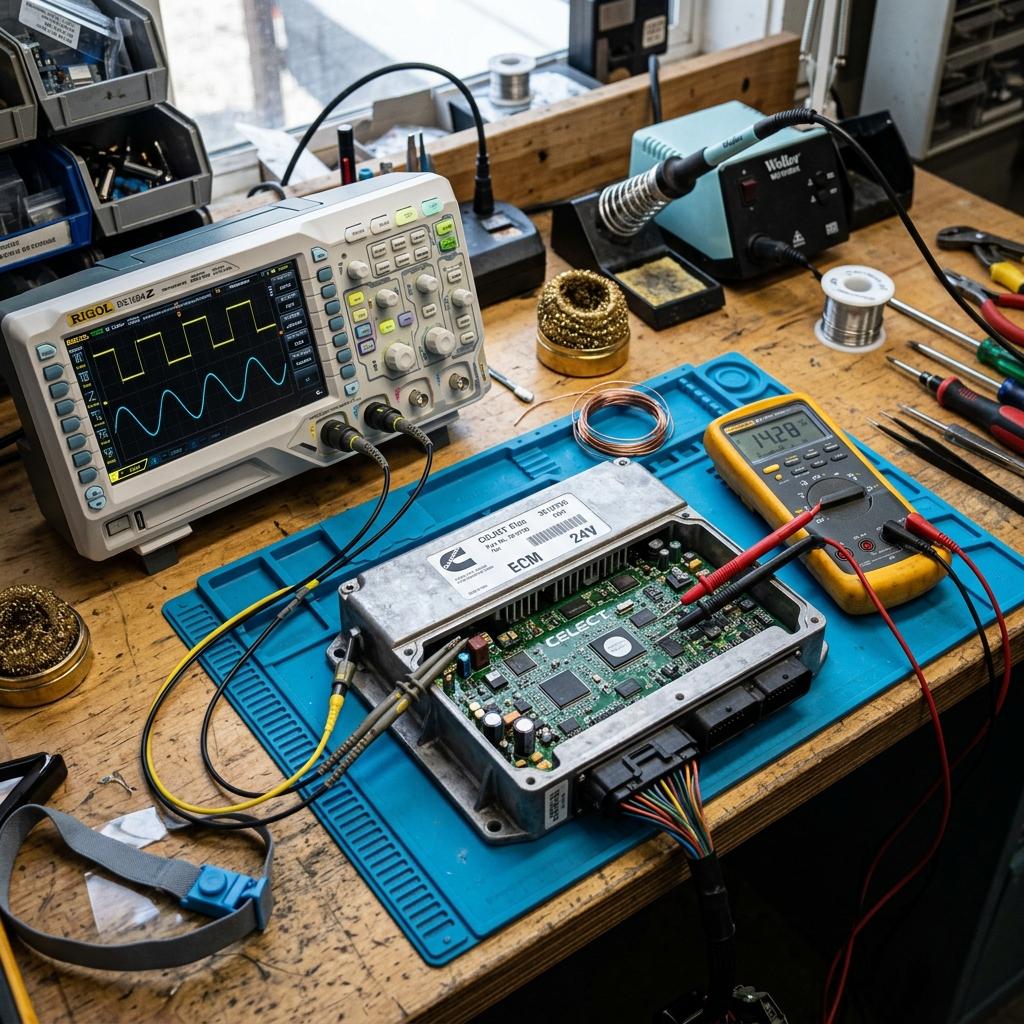

Como diagnosticar o Módulo Cummins passo a passo

Antes de condenar o ECM e removê-lo da máquina, realize os seguintes testes básicos de alimentação:

• Teste as alimentações principais: Com o esquema elétrico do motor em mãos, utilize uma lâmpada de teste ou multímetro nos pinos de alimentação do conector do chicote do ECM. Verifique se a central está recebendo o positivo direto da bateria (30), o positivo pós-chave (15) e se o aterramento (31) está perfeito.
• Verifique a tensão de referência dos sensores: Meça a voltagem de saída em sensores de fácil acesso (como o sensor de pressão do rail). Deve haver exatamente 5.0 Volts. Se a tensão estiver nula ou muito baixa, desconecte todos os sensores um por um. Se a tensão de 5V retornar, o problema é um sensor em curto. Se continuar zerada, o módulo queimou a fonte interna.
• Inspecione o chicote elétrico dos injetores: Chicotes ressecados ou em curto com a carcaça do motor forçam os drivers de potência de injeção dentro do módulo, levando ao desligamento automático ou quebra do circuito elétrico interno.
