Retroescavadeira CAT 416E: Motor C4.4, Manutenção e Peças de Injeção

A Retroescavadeira Caterpillar 416E é a máquina universal da construção civil brasileira. Abre vala para saneamento, faz fundação de obra, escava poço de inspeção, carrega caminhão pequeno. Operadores de canteiro a conhecem de nome — aquela retro que não cansa. Mas como qualquer máquina, ela exige manutenção preventiva rigorosa para não virar sucata cara. O motor C4.4 ACERT é robusto, mas suas peças de injeção precisam ser monitoradas a cada 250 horas. Errar um part number ou instalar paralelo custa tempo de parada — e parar retro em obra de saneamento significa desaquecer equipe, frustar cliente, complicar orçamento. Este guia decodifica o motor 416E, plano de manutenção completo e como diagnosticar falha sem levar para oficina caro.

A retroescavadeira CAT 416E — máquina universal

A 416E foi projetada para entrar em obra pequena e média onde a escavadeira pesada não cabe. Cabe em canteiro com 15m de frente. Abre vala com a concha frontal, carrega caminhão. Usa o sistema ITC (Integrated Toolcarrier) — monta retroescavadeira, monta carregador frontal, monta pá niveladora. A mesma máquina faz três empregos diferentes em uma semana. Isso explica por que está em 90% dos canteiros do Brasil.

A versão 416E é itineração de 2008-2014, comum em frota brasileira ainda em atividade. Máquinas mais antigas (416C, 416D) usam motores diferentes — confundir part numbers delas com 416E é erro comum que custa 3-4 dias de parada.

Motor C4.4 ACERT — coração da 416E

A 416E é equipada com o motor Caterpillar C4.4 ACERT, um 4 cilindros turbo de 4,4 litros que entrega 95 hp líquidos a 2.200 rpm. É derivado do motor Perkins 1104D-44T, produzido pela Caterpillar sob acordo de licenciamento — robusto, simples, com peças de reposição amplamente disponíveis no mercado brasileiro. O "C4.4" indica cilindrada de 4,4 litros; o "ACERT" indica tecnologia Caterpillar de combustão avançada com injeção comandada eletronicamente.

Sistema de injeção mecânica — funcionamento

O C4.4 ACERT usa sistema de injeção mecânico in-line com bomba rotativa. Não é common rail, não é HEUI (sistema hidraulicamente controlado dos motores C7 maiores). É injeção mecânica pura: válvula rotativa na bomba libera combustível sob pressão para o bico no momento exato ditado por comando mecânico e ECU. Pressão de abertura do bico fica em torno de 240-260 bar — metade da pressão common rail dos motores maiores.

Vantagem dessa arquitetura: simples de diagnosticar (testes de campo sem scanner custoso), peças mais baratas que eletrônicas, e reman bem feito dura quase tanto quanto novo. Desvantagem: menos flexibilidade de controle eletrônico, combustão menos refinada, emisões Tier 3 (não Tier 4).

Usos reais — saneamento, fundação, obra civil

A 416E é escolhida para:

• Saneamento: abrir vala para esgoto, água, drenagem em rua residencial. Entra em via estreita, concha frontal enterra tubulação, retro nivela fundo.
• Fundação residencial: pequena obra de 3-4 andares — escava o calo, retira terra, carrega caminhão.
• Paisagismo e jardinagem pesada: terraplanagem, criação de nível.
• Prefeitura e pequenos construtores: trabalho de campo — calçado, poços de visita, pequenas barragens.
• Fazendas e sítios: limpeza de grota, abertura de área, serviço diverso.

Plano de manutenção preventiva — 250h, 500h, 1000h, 2000h

Caterpillar oficial publica tabela de manutenção baseada em horas de operação. O plano abaixo assume ambiente "padrão" (construção civil, poeira normal, diesel de distribuição). Em obra do Centro-Oeste, reduzir intervalos em 25-30% — poeira fina mata filtro e cilindro.

A cada 250h — filtros e óleo

Tarefa mais básica e crítica. Óleo sujo com partículas é forma mais rápida de danificar bomba de óleo e turbo. Diesel sujo no filtro primário reduz vazão e força o motor a trabalhar em sucção parcial — economia falsa que custa caro em peças.

A cada 500h — ar e hidráulica

Filtro de ar é crítico em obra do Centro-Oeste. Poeira fina entra pelo cartucho danificado, vai direto para cilindro, vira esmeril, desgasta anel. Cilindro desgastado = compressão baixa = diesel não atinge temperatura de combustão em partida fria = partida dura, fumaça branca, consumo alto.

A cada 1000h — sistema de injeção

Aqui é o ponto: levar máquina para oficina com ferramental de bancada, tirar os bicos (4 no total), testar pressão de abertura de cada um. Cada bico deve abrir entre 240-260 bar. Fora dessa faixa significa bico gasto — tem duas opções: recondicionar em bancada (R$ 400-600) ou trocar reman certificado (R$ 500-800). Este teste evita problema camuflado nas próximas 1.000 horas.

A cada 2000h — revisão completa

Motor completa ciclo de vida útil operacional — tempo de revisão geral. Se motor foi mantido preventivamente (filtros em dia, óleo bom), revisão é mais troca de consumíveis que reparo. Se foi negligenciado, pode aparecer desgaste de cilindro, válvulas queimadas, turbo com folga.

Desafios em obra no Centro-Oeste — poeira e diesel contaminado

A 416E tem bom desempenho no Brasil, mas algumas operações aceleram desgaste em Mato Grosso, Goiás e Mato Grosso do Sul:

• Poeira fina de soja, milho, calcário: em rota de safra, poeira fina fica no ar semanas. Entra por filtro de ar mal trocado. Vai para cilindro, vira esmeril, desgasta anel em meses — em lugar de anos.
• Diesel de tambor: obra remota usa tambor 200L. Tambor pega chuva, condensação, sedimento. Diesel "envelhecido" tem precipitados. Vai para tanque, entope filtro combustível, degrada bicos.
• Operadores múltiplos: construtora grande, vários operadores rodam mesma máquina. Cada um dirige diferente. Manutenção fica desalinhada com uso real — umas pessoas leem rel de manutenção, outras ignoram.

Diagnóstico de injeção sem scanner — testes simples de campo

Porque o C4.4 usa injeção mecânica (não eletrônica como common rail), diagnóstico pode ser feito visual e auditivamente. Não exige scanner CarDiag de R$ 8.000. Mecânico de campo com ferramental básico consegue fazer 90% do diagnóstico.

Teste de balanceamento de cilindros

Com motor em marcha lenta (RPM baixa), afrouxar levemente a porca de aperto da linha de combustível de um bico por vez. Se motor "treme mais" ao desconectar um bico específico, esse bico está fraco — contribuição de combustão é mínima. Quando desconectar o bico saudável, motor desestabiliza muito mais. Este teste é gratuito, demora 5 min, e detecta bico fraco com precisão.

Teste de retorno de combustível

Conectar mangueira transparente na linha de retorno de cada bico (desconectar um de cada vez). Diesel que retorna deve ter fluxo baixo e constante. Se um bico retorna muito mais que os outros — "chuva" de volta ao tanque — esse bico está vazando internamente. Vedação gasta. Precisa recondicionar ou trocar.

Teste de pressão na bancada e pulverização visual

Retirar bico, levar para banco com ferramental de teste de bicos. Pressão de abertura deve estar 240-260 bar. Abaixo de 220 bar = bico está mole = precisa trocar ou recondicionar. Observar pulverização: deve ser cônico simétrico, sem gotas grossas. Jato em forma de chuveiro ou assimétrico = bico de spray danificado = não adianta limpar, troqué ou recondicione.

Sintomas de falha — saber reconhecer antes da pane

Diferente de quebra mecânica abrupta, falha de injeção degradação silenciosa. Operador sente mudança de comportamento semanas antes da máquina virar sucata. Saber ler os sinais economiza dinheiro e evita parada em canteiro.

Dificuldade de partida com fumaça branca

Em marcha lenta, motor traz a queimar completamente — diesel atinge temperatura de combustão na compressão. Quando bico está fraco, menos combustível chega no cilindro — diesel não queima, sai como fumaça branca. Pior em partida fria porque compressão é mais baixa.

Batida metálica em marcha lenta (knocking)

Som metálico vem de dentro de cilindro específico — bico está injetando fora do tempo (avanço errado) ou com pulverização tão ruim que combustão é retardada. Pistão sente impacto desigual. Continuar rodando assim gera desgaste de cilindro e pistão.

Perda de potência sob carga

Ao acionar retro com carga máxima, motor "afoga" — perde RPM que antes mantinha. Escavadeira que erguia carga em 15 segundos passa a levar 25. Sinal claro: bomba injetora ou bicos não conseguem entregar combustível na pressão e quantidade necessárias.

Consumo de combustível subindo

Acompanhar relação horímetro vs tanque cheio é forma mais barata de monitorar saúde. Subida de 10-15% em um mês, sem mudança de operação, é sinal forte de bico vazando internamente — diesel sai do tanque mas parte retorna sem ser injetada. Motor compensa pedindo mais combustível ao ECU.

Óleo do motor com cheiro de diesel

Abrir vareta: óleo saudável tem cor âmbar/marrom. Óleo diluído com diesel fica mais líquido (viscosidade cai), cheira a combustível, nível sobe "sozinho" após semanas. Se confirmado: bico está vazando para cárter — máquina precisa parar imediatamente. Continuar rodando destrói cilindro, turbo e bomba de óleo — custo de reparo ultrapassa R$ 20.000.

Reman vs novo — decisão econômica baseada em dados

Bico injetor C4.4 é mais simples que common rail eletrônico. Bem remanufaturado (limpeza ultrassônica, troca do bico de spray, recalibração de pressão de abertura), entrega vida útil próxima ao novo. Comparativo real:

Tabela comparativa de preços e vida útil

Recomendação prática: para máquina em operação regular de obra civil, reman certificado com laudo de bancada é escolha racional. Custa 50% menos que novo, dura 70-80% do que novo, e você tem rastreabilidade. Paralelo sem laudo é aposta — 50% economia inicial viram R$ 15.000 de parada de máquina quando falha.

416E vs 416D vs 420E — gerações e compatibilidade

Mercado confunde facilmente. Aqui estão as diferenças:

• 416D: fabricada ~1996-2008. Motor 3054 (injeção puramente mecânica, sem ECU). Bicos tipo diferente. Menor potência e menos funcionalidades. Raramente em atividade em 2026.
• 416E: fabricada ~2008-2014. Motor C4.4 ACERT (injeção mecânica com ECU de monitoramento). Maior potência. É a que está em 90% dos canteiros hoje.
• 420E: escavadeira média — não é retroescavadeira. Motor diferente (C6.6), porte diferente. Não confundir com 416E.

Usar bicos da 416D em 416E causa falha — pressão de abertura diferente, geometria diferente. Sempre tirar foto do número de série da máquina e da plaqueta do motor antes de pedir cotação.

Glossário técnico — C4.4, ACERT, vazão, pressão de abertura

Vocabulário que aparece neste artigo, decodificado:

• C4.4: "C" = cilindros em linha; "4.4" = 4,4 litros de cilindrada total. Motores Caterpillar compactos de 4 cilindros.
• ACERT: Advanced Combustion Emissions Reduction Technology — conjunto de tecnologias Caterpillar para atender normas de emissões Tier 3/3A. Inclui injeção comandada eletronicamente, turbo otimizado.
• Vazão de combustível: volume entregue por bico em minuto sob pressão. Medida em mL/min na bancada. Faixa C4.4: ~150-180 mL/min por bico (varia conforme documento técnico).
• Pressão de abertura: pressão mínima em bar para bico abrir e injetar. C4.4: 240-260 bar. Bico que abre em 200 bar está desgastado — diesel vaza internamente.
• Vazão de retorno: diesel que retorna do bico ao tanque após injetar. Alto retorno = vedação interna gasta = combustível desperdiçado.
• Pulverização (spray pattern): formato cônico do diesel ao sair do bico. Bico bom = cone simétrico e fino. Bico gasto = jato grosso, irregular, com gotas grandes.
• Bancada de teste: equipamento que simula condições reais (pressão, temperatura, ciclos) e mede vazão, retorno e pulverização. Sem bancada certificada, não existe diagnóstico confiável.
• ECU: unidade de controle eletrônico. No C4.4 ACERT, monitora avanço de injeção, pressão de combustível, temperatura, comando de válvulas.

Estoque KR em Cuiabá e cotação

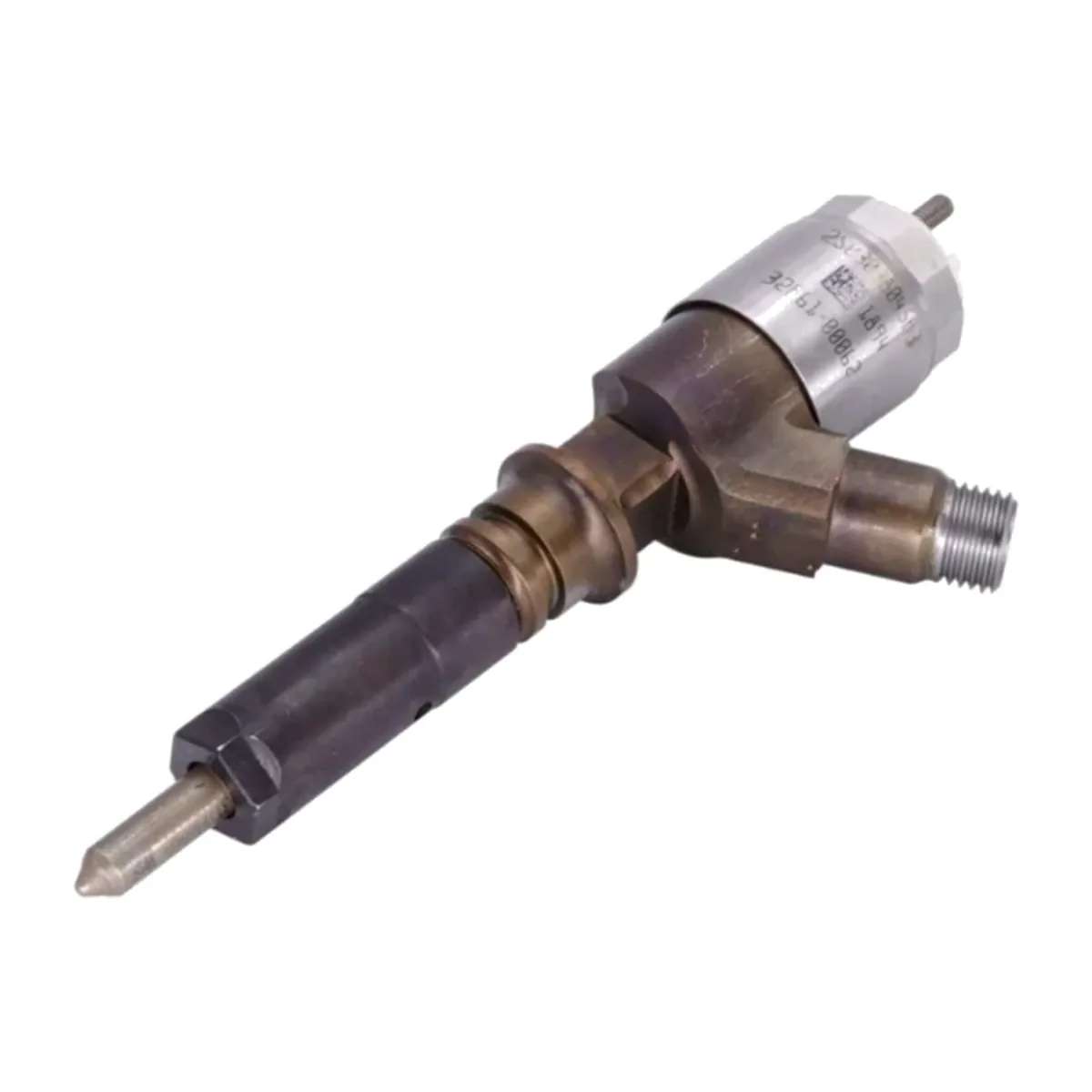

A KR Mecânica mantém em estoque bicos injetores Caterpillar C4.4 certificados com laudo técnico QR Code. Peças novas e remanufaturadas. Temos também bicos reman certificados e, para referência de comparação de motores maiores, o bico C7 387-9433 e bomba alta CAT 6-295-9125 para máquinas de linha pesada.

Atendemos construtoras de Cuiabá, Várzea Grande, Sinop, Sorriso, Rondonópolis e região Centro-Oeste. Suporte técnico WhatsApp para diagnóstico antes da cotação — frequentemente o problema não é bico, é filtro entupido, bomba alimentadora fraca ou diesel contaminado. Diagnosticar certo economiza dinheiro real.

Para conhecimento mais profundo de sistemas de injeção common rail (usados em motores maiores), confira a documentação Bosch sobre Common Rail dieselBosch. Entender tecnologia aumenta confiança na hora de negociar com fornecedor.

Plano de manutenção preventiva — 250h, 500h, 1000h, 2000h

Manutenção da 416E segue tabela horária. O Caterpillar oficial recomenda intervalos baseados em ambiente "padrão" — em obra do Centro-Oeste com poeira pesada e calor, reduza esses intervalos em 25-30%.

⚠️ Atenção em obra MT: filtro de ar é crítico. Poeira fina do Centro-Oeste mata motor 3054C — partícula entra pelo coletor de admissão e desgasta cilindro de dentro pra fora. Trocar filtro de ar a cada 250h em obra de pavimentação ou mineração.

Sistema de injeção da 416E — diagnóstico sem scanner

Como o 3054C usa injeção mecânica, o diagnóstico de bicos pode ser feito visual e auditivamente — não exige scanner caro. Quatro testes simples que mecânico de campo faz:

1. Teste de balanceamento de cilindros: com motor em marcha lenta, afrouxar levemente a porca de aperto da linha de combustível de um bico de cada vez. Se o motor "treme menos" ao isolar um bico específico, esse bico está fraco — não está contribuindo com combustão útil.
2. Teste de retorno de combustível: conectar mangueirinha transparente nas linhas de retorno dos bicos (uma por vez). Se um bico retorna muito mais combustível que os outros, está vazando internamente — precisa ser trocado ou recondicionado.
3. Teste de pressão de abertura na bancada: retirar bico, levar para teste de bancada. Pressão de abertura deve estar entre 240-260 bar. Abaixo de 220 bar = bico fraco, troque ou recondicione.
4. Teste de pulverização visual: na bancada, com o bico atuando, observar o jato. Deve ser cônico, simétrico, sem gotas grossas. Jato em forma de chuveiro ou só um lado pulverizando = bico de spray danificado.

Sintomas comuns de falha — saber reconhecer

• Dificuldade de partida fria + fumaça branca: bicos com vazão fraca, combustível não atinge temperatura de combustão na compressão.
• Batida metálica em marcha lenta ("knocking"): bico injetando antes do tempo (avanço errado) ou com pulverização ruim. Som vem de dentro de um cilindro específico.
• Perda de potência sob carga: ao acionar retro com carga, motor "afoga" e perde RPM. Bomba injetora ou bicos não conseguem entregar combustível na pressão e quantidade necessárias.
• Consumo subindo: de 8-10 L/h normal para 12-14 L/h. Combustão ineficiente queima mais para entregar a mesma potência.
• Cheiro de diesel no escapamento: diesel não queimado passa direto pelo escape — bico vazando interna ou externamente.
• Óleo do motor diluído: abrir vareta, óleo cheirando a diesel ou nível subindo "sozinho". Bico vazando combustível para o cárter — sintoma grave, exige parada imediata.

Reman x novo — quando faz sentido cada um

O bico do 3054C é mais simples que o de motores common rail eletrônicos. Bem reman (limpeza ultrassônica, troca do bico de spray, recalibração da pressão de abertura), entrega vida útil próxima ao novo. Comparativo:

• Bico novo Caterpillar 3054C: R$ 800-1.200/un
• Bico reman certificado com laudo: R$ 320-500/un
• Jogo de 4 bicos novos: R$ 3.200-4.800
• Jogo de 4 bicos reman: R$ 1.280-2.000

Para máquina em operação regular de obra civil, reman certificado com laudo é a escolha racional. Para máquina em locação contratual com exigência de peça nova, vai de novo. Sempre confirme com o cliente o tipo de operação.

Por que a 416E falha em obra do Centro-Oeste

A 416E é máquina robusta, mas algumas características da operação em Mato Grosso aceleram desgaste:

• Poeira fina constante: entra por filtro de ar mal vedado ou trocado fora de hora. Vai para o cilindro, vira esmeril, desgasta anel e camisa.
• Diesel armazenado em tambor: obra remota usa tambor 200L. Tambor pega chuva, condensação, sedimento. Vai para o tanque da máquina. Bicos sofrem.
• Operação em rampa: obra de fundação em terreno acidentado puxa muito da bomba hidráulica e do motor. Bicos trabalham em RPM alto sustentado, temperatura sobe.
• Operadores múltiplos: em obra grande, vários operadores rodam a mesma máquina. Cada um aciona diferente — alguns forçam mais. Manutenção fica desalinhada com uso real.

Estoque KR para 416E em Cuiabá

A KR Mecânica trabalha com:

• Bicos injetores Caterpillar 3054C — novos e reman certificado com laudo digital
• Bombas injetoras Stanadyne e Bosch para 3054C
• Componentes para revisão completa de injeção do 3054C
• Filtros de combustível, ar e óleo

Atendemos construtoras de Cuiabá, Várzea Grande, Sinop, Sorriso e Rondonópolis. Suporte técnico WhatsApp para diagnóstico antes da cotação — frequentemente o problema não é o bico, é filtro entupido ou bomba alimentadora fraca.
