Diferença entre bico injetor, unidade injetora e injetor Common Rail

Cliente ligando para pedir "um bico injetor" sem saber se o motor usa HEUI, EUI ou Common Rail é a situação mais comum que a KR Mecânica atende. Comprar errado é prejuízo garantido — os três sistemas são fisicamente incompatíveis e têm faixas de preço completamente diferentes. Esse guia corta a confusão.

Os três sistemas de injeção diesel que existem hoje

Existem basicamente três arquiteturas de injeção diesel em máquinas pesadas circulando em operação hoje: Common Rail (com bomba central), HEUI (Caterpillar hidráulica) e EUI (Volvo e Scania mecânica). Cada um tem pressão diferente, comando de válvulas diferente e, principalmente, peças que não são intercambiáveis.

1. Bico injetor Common Rail (o mais comum em caminhões novos)

O sistema Common Rail centraliza a geração de pressão em uma bomba de alta pressão (CP3 Bosch, Denso, Delphi ou equivalente) que alimenta um rail (tubo) compartilhado por todos os cilindros. O "bico injetor" neste sistema é apenas a válvula final — um componente que abre e fecha por comando de solenoide ou piezo, pulverizando o diesel na câmara. A bomba central produz pressão de 1.400 a 2.500 bar, e é essa pressão que o bico "apenas" controla.

• Pressão de operação: 1.400 a 2.500 bar
• Geração de pressão: bomba central externa (CP3, CP4, Denso, Delphi)
• Componente do bico: solenoide ou piezo + agulha pulverizadora
• Motores típicos: Cummins ISB/ISC/ISL/ISX, Mercedes OM457/OM512, Scania XPI, Volvo D13A (nova), Caterpillar C4.4/C6.6, MTU série 16V
• Máquinas típicas: caminhões toco e carreta (novos desde ~2010), pás carregadeiras CAT 950H+, motoniveladoras CAT 140K+ (série nova)
• Part numbers comuns: 0445110189, 0445110376, 0445120089 (Bosch); 28263535, 294200-0190 (Delphi); 095000-0900, 095000-0911 (Denso)

2. Unidade Injetora HEUI (Caterpillar — Hydraulically Actuated)

HEUI é um sistema exclusivo Caterpillar que dispensa bomba de alta pressão central. Cada cilindro tem sua própria unidade injetora, que gera pressão de injeção localmente usando óleo do motor (óleo hidráulico de alta pressão) acionado por um came do comando. A ECU (Electronic Control Unit) controla precisamente quando e com que pressão cada cilindro injeta. Essa arquitetura permitiu à CAT dominar máquinas pesadas por 15 anos com simplicidade e eficiência.

• Pressão de operação: até 28.000 psi (~1.930 bar) — gerada localmente em cada cilindro
• Geração de pressão: came do motor + atuador hidráulico pressurizado por óleo
• Componente da unidade: atuador hidráulico + válvula de controle eletrônico (solenoide) + bico pulverizador
• Motores HEUI Caterpillar: C7 ACERT, C9 ACERT, C10, C12, C13 ACERT, C15 ACERT, 3126B, C11
• Máquinas HEUI: escavadeiras CAT 320D, 325D, 329D, 330D, 336D, 345C; motoniveladoras 120K, 140K, 160K; pás 950H, 962H; tratores D6R, D6T; retroescavadeiras 416, 426, 436
• Part numbers comuns: 387-9433 (C7), 387-9427, 10R-7222 (C9), 249-0713 (C13), 227-9216 (C15), 3888967 (3126B)

3. Unidade Injetora EUI (Volvo / Scania / DAF — Electronically controlled)

EUI (Electronic Unit Injector) é sistema semelhante ao HEUI, mas Volvo, Scania e DAF usaram um mecanismo diferente: geração mecânica de pressão via came do motor, sem óleo hidráulico pressurizado. A válvula de controle eletrônico (solenoide) abre e fecha no momento certo, liberando a pressão gerada mecanicamente. Robustez: foi o padrão europeu de linha pesada até Common Rail começar a dominar (~2005-2010).

• Pressão de operação: até 2.000 bar — gerada mecanicamente via came
• Geração de pressão: came do motor atuando diretamente no êmbolo de pressão
• Componente da unidade: corpo de pressão mecânico + solenoide de controle + agulha pulverizadora
• Motores EUI Volvo: D6E, D7E, D7D, D9A, D10A, D12D (linha clássica)
• Motores EUI Scania: DC13 (série antiga), DSC13, DM13 (transição)
• Motores EUI DAF: PR228, PR257 (véhiculos toco antigos)
• Máquinas EUI Volvo: motoniveladoras G940, G946, G976; pás L150, L180, L220; caminhões FM série antiga (até ~2008)
• Máquinas EUI Scania: caminhões série G (P360, P400) — toco 6x4 e carreta 6x2+2 dos anos 2000
• Part numbers comuns: 3803633, 3283942, 21371632 (Volvo D6E/D7E); 85013128, 1375844 (Scania DC13)

Tabela rápida: qual sistema é o da sua máquina

Por que errar o sistema causa dano imediato

As três arquiteturas não são intercambiáveis. Aqui está por que:

• HEUI usando peça Common Rail: um bico CR é acionado por solenoide externo (bomba pressuriza o rail). Instalar num motor HEUI significa que não há forma de abrir esse bico — o motor não vai nem dar partida. Se conseguisse forçar a instalação, o cabeçote sofreria dano em minutos.
• Common Rail recebendo unidade EUI: uma unidade EUI depende do came do motor para gerar pressão — não vai "receber" pressão do rail. Instalação física até pode ser forçada, mas o motor falha ou não injeta.
• EUI num motor HEUI: a unidade HEUI precisa de óleo pressurizado. Uma unidade EUI não tem conexão para esse óleo, não se acopla mecanicamente no came da mesma forma.

A confusão do mercado: existem "francos" que vendem bico "genérico" e o cliente não percebe até instalar. Sempre verificar o motor e o sistema ANTES da compra.

Como identificar o sistema da sua máquina sem erro

Passo 1: Ler a placa do motor (engine data plate) — o motor tem uma plaqueta metálica com serial, modelo e pressão. Se disser "CAT C7 ACERT" ou "Volvo D6E", sabe-se o sistema. Serial do motor (kat numbers, build code) confirmam a variante exata.

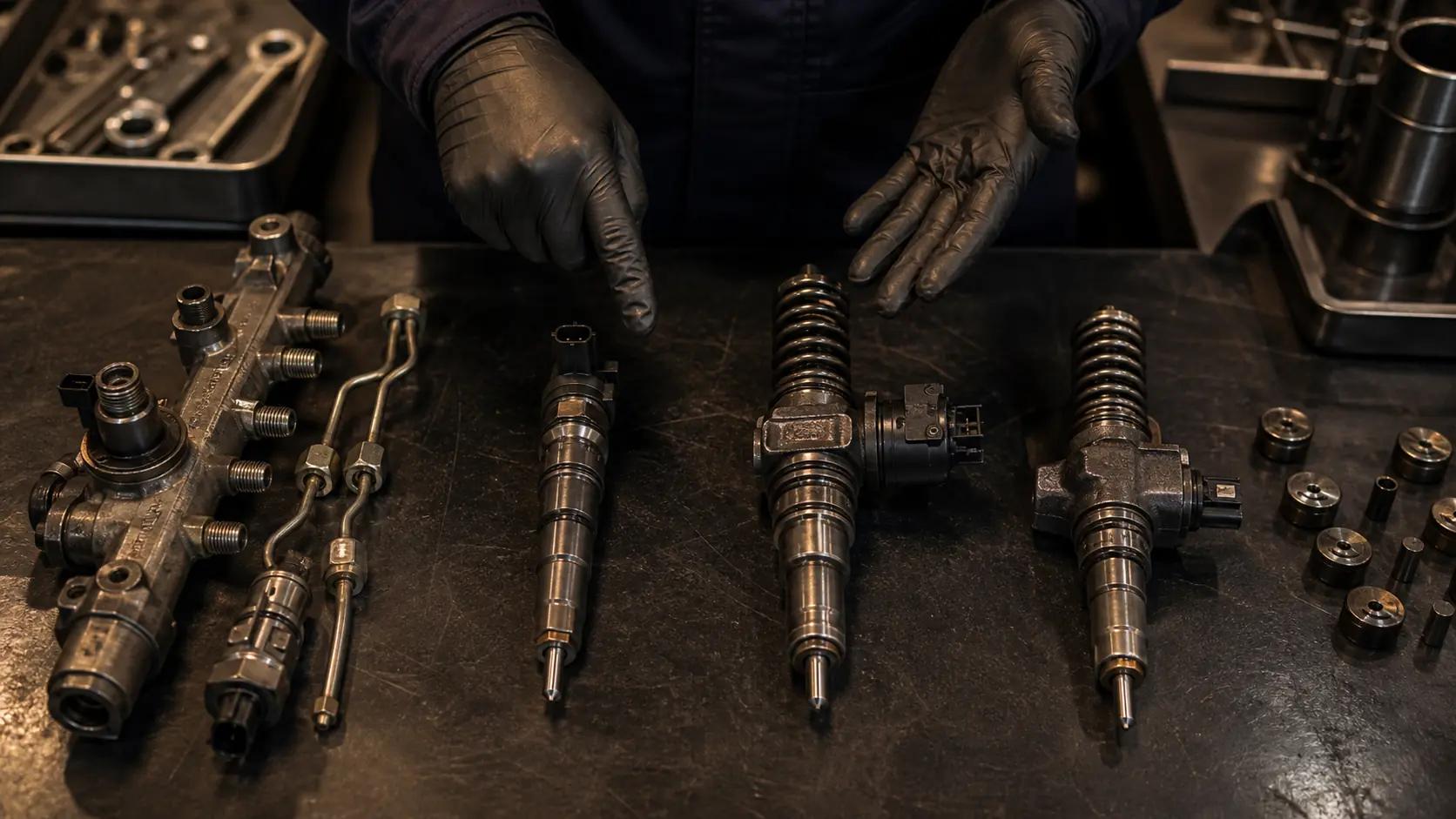

Passo 2: Observar a geometria da peça existente — bico CR é fino e compacto (solenoide colado na parte traseira). Unidade HEUI é maior, tem dois conectores de óleo (entrada e retorno do óleo pressurizado), metal escuro, ápice robusto. Unidade EUI tem corpo cilíndrico que se encaixa num suporte mecânico com mola, metal acabado.

Passo 3: Buscar no site de peças originais ou manual da máquina — Caterpillar Cat.com, Volvo Trucks Parts, Scania Parts — coloca-se o número de série e a plataforma confirma exatamente qual unidade vai.

Dúvida? Envie o serial do motor (ou foto da plaqueta) + modelo da máquina no WhatsApp da KR. A gente confirma em 5 minutos.

Diferenças de preço entre os sistemas

Não é só incompatibilidade técnica — também há faixas de preço completamente diferentes:

• Bico Common Rail novo (Bosch/Delphi/Denso): R$ 1.200 a R$ 2.500 (bicos eletro-hidráulicos para CR são mais simples mecanicamente, produção em série alta)
• Unidade HEUI novo CAT: R$ 4.800 a R$ 8.500 — peça complexa, muito mais caras que um bico isolado
• Unidade EUI novo Volvo/Scania: R$ 2.200 a R$ 4.500 — mecânica robusta, custo intermediário
• Remanufaturado (todos os sistemas): 35-60% do preço novo, com laudo técnico e garantia

Comprar errado não é só incompatibilidade — é somar o preço da peça errada ao custo de remontagem e eventual avaria no motor.

Catálogo KR Mecânica por sistema

A KR Mecânica mantém estoque em Cuiabá/MT para todos os três sistemas:

• Bicos Common Rail: Bosch, Delphi, Denso para Cummins, Mercedes, Scania, Volvo nova geração. Veja catálogo de injetores Common Rail.
• Unidades HEUI Caterpillar: C7, C9, C13, C15 — novo e remanufaturado com laudo de bancada. Veja unidades HEUI Caterpillar.
• Unidades EUI Volvo/Scania: D6E, D7E, DC13 — linha clássica em estoque limitado. Fale conosco no WhatsApp.

Além de peças de injeção, temos bombas alta pressão, válvulas reguladoras, virabrequim CAT, eletrônica diesel e teste de bancada próprio. Acesse o catálogo completo.
