Códigos de falha do módulo motor CAT 320: guia completo de diagnóstico (D / E / F / GC)

Escavadeira hidráulica Caterpillar 320 é a máquina mais comum em obras pesadas e terraplenagem no Brasil. Quando o módulo motor (ECU) acende código de falha no painel, muita gente já corre para trocar a peça — caríssima — sem antes diagnosticar. Em 70% dos casos, o problema é chicote, conector ou sensor. Este guia mostra o que cada código significa, como ler com scanner e a sequência correta de inspeção antes de investir R$ 8.000 em um módulo novo.

O que é o ECM (módulo motor) no CAT 320

O ECM (Engine Control Module) ou ECU (Electronic Control Unit) é o "cérebro" eletrônico da escavadeira. Ele coleta sinais de dezenas de sensores (pressão, temperatura, rotação, posição) 2.000 vezes por segundo e ajusta injeção de combustível, atuadores hidráulicos, válvula EGR e turbo em tempo real. Uma CAT 320 moderna consegue processar mais de 200 funções simultaneamente — é o que diferencia máquinas Tier 3, Tier 4 e Tier 4 Final.

O módulo é programado específico por máquina. Cada ECU CAT vem com: número de série gravado, configuração de câmbio, calibração de sensores, horímetro registrado. Trocar e regravar é simples para a CAT ET (ferramenta de diagnóstico oficial), mas gera custo de programação + verificação pós-flash.

Versões do CAT 320 e suas ECUs

• 320D (2007-2013): ECM A4:E2 (Adem A4 / E2 Tier 3). Protocolo CDL + J1939 inicial. Códigos exibidos como CID + FMI. Motor C7 ou C7.1 com sistema HEUI (injeção por óleo hidráulico).
• 320D2 / 320E (2013-2016): ECM A4:N3. CAN J1939 padronizado. Inclui DEF/SCR opcional em alguns mercados. Motor C6.6 com sistema Common Rail Bosch CP3.
• 320F (2016-2018): Tier 4 final pleno. DPF + DEF, módulos satélite no chicote, novos códigos de pós-tratamento. Motor C9 Common Rail com sistema Bosch CP4.
• 320GC (2018-presente): Tier 4 final econômico. Mesma arquitetura eletrônica do F com refinamentos no controle hidráulico. Motor C9 com SCR de série.

Tabela de códigos mais comuns (CID/FMI)

Códigos DTC (Diagnostic Trouble Code) são compostos por CID (component ID — qual peça/circuito) e FMI (failure mode identifier — qual tipo de erro). Um código completo fica assim: CID 100 FMI 3 significa "sensor de pressão de óleo (componente 100) está lendo valor abaixo do normal (FMI 3)". Os mais frequentes em escavadeiras CAT 320 em campo:

CID 41 FMI 3/4 — alimentação 8V anormal

Circuito de 8V que alimenta sensores analógicos cai abaixo de 7,5V (FMI 4 = baixa) ou sobe acima de 8,5V (FMI 3 = alta). Cause: fio rompido entre ECU e chicote, massa intermitente, ou alternador com problema. Quando esse código aparece, geralmente deruba vários sensores ao mesmo tempo (CID 41, 100, 110, 1742 aparecem juntos). Inspecione conector da ECU primeiro — 90% das vezes é lá.

CID 91 FMI 8 — posição pedal/joystick anormal

Sensor de deslocamento (joystick das alavancas hidráulicas) está enviando sinais erráticos. Causa: potenciômetro dentro do sensor desgastado por abrasão; chicote oxidado especialmente em máquinas em ambiente salino ou com alta umidade (caso de MT, onde há muita chuva). Teste movimentando o joystick — se o código some, é o sensor.

CID 100 FMI 3/4 — pressão óleo motor

Sensor de pressão de óleo lê fora da faixa. Causa real: (1) óleo sujo ou viscoso — verifique se a troca está em dia; (2) sensor com diafragma rompido; (3) linha de pressão entupida. Antes de trocar sensor, meça mecanicamente com manômetro na galeria — se leitura real está OK, é o sensor. Se pressão real está baixa, verificar bomba de óleo e válvula de alívio.

CID 110 FMI 3/4 — temperatura refrigeração

Sensor de temperatura de água lê alta ou baixa demais. Causa: termostato travado (lê sempre alta), sensor queimado, ou chicote solto. Em clima quente tipo Cuiabá, código de temperatura alta é comum em máquinas velhas sem manutenção preventiva. Verifique radiador, ventoinha e nível de refrigerante antes de trocar sensor.

CID 168 FMI 3/4 — tensão da bateria

Bateria está fornecendo tensão fora de faixa. Faixa normal em máquina rodando é 24V ± 2V. Abaixo de 22V ou acima de 26V dispara código. Causa: alternador defeituoso (não carrega), bateria fim de vida, ou massa principal solta em ponto de ligação. Este é um dos códigos que faz a máquina entrar em modo Limp Home (reduz potência e rotação para proteção).

CID 247 FMI 9 — data link CAN J1939

Erro de comunicação no barramento CAN J1939. Protoloco J1939 é o padrão de comunicação entre módulos em máquina pesada — ECU, câmbio, display, válvula principal falam entre si pelo mesmo fio de dados. Quando há interferência eletromagnética, conector frouxo ou fio partido, a comunicação falha. Solução: mexa no chicote com motor ligado — se o código some, é conexão intermitente.

CID 1742 FMI 3 — sensor pressão combustível

Sensor de pressão de combustível lê baixa. Causa: (1) sensor vencido (vida útil ~5-7 anos); (2) linha entupida por água ou sedimento; (3) bomba de diesel baixa. No CAT 320E/F/GC com sistema Common Rail Bosch, pressão normal em marcha lenta é 80–100 bar, em potência máxima é 1.600+ bar. Sensor lendo abaixo ativa código.

CID 1-6 FMI 5/6 — chicote ou bico do cilindro

Bobina ou bico injetor do cilindro N tem circuito aberto (FMI 5 = open circuit) ou curto-circuito (FMI 6 = short to ground). Causas: fio partido no cabeçote, bico queimado, ou conector molhado. Teste isoladamente cada bico removendo chicote. Se remover e código some, é o chicote — se persiste, é o bico injetor do cilindro.

Sequência correta de diagnóstico antes de trocar o módulo

1. Leia todos os códigos ativos e inativos com scanner CAT ET (ou compatível). Anote a ordem cronológica e qual sensor está envolvido.

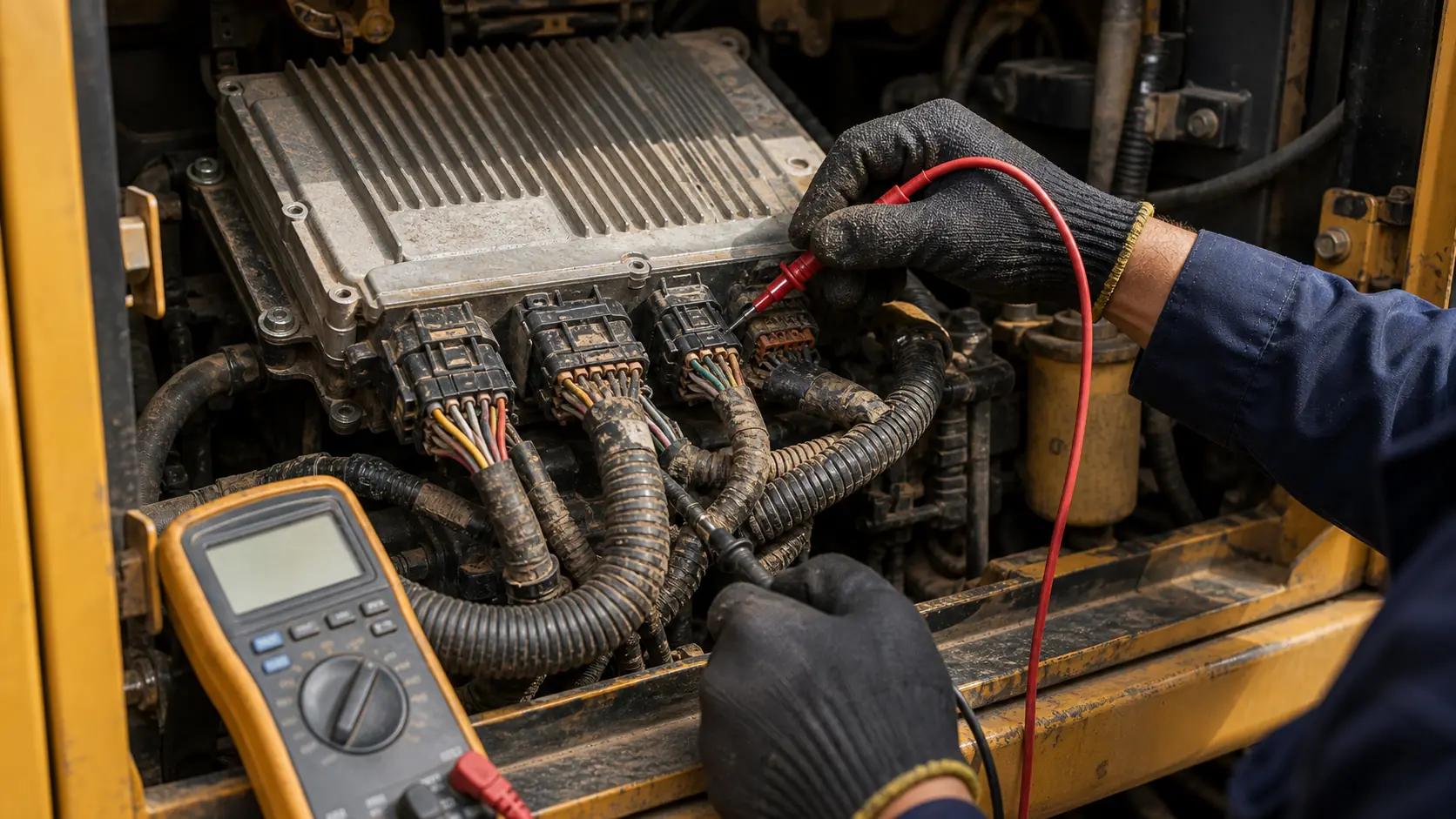

2. Inspeção visual do chicote — sob o teto, atrás da ECU, na válvula principal e no cabeçote. Procure: oxidação (cor verde/azul), mordida de rato (isolamento destruído), isolamento ressecado ou rígido (sinal de idade/calor excessivo). Este passo sozinho resolve 30% dos problemas.
3. Teste o sensor com multímetro — resistência, tensão de sinal e alimentação. Compara com o manual de bancada CAT específico da versão (320D usa outras tabelas que 320F). Sensores simples de temperatura leem ~100Ω a 20°C e ~500Ω a 80°C.
4. Verifique os 5V e 8V de referência diretamente nos pinos da ECU com motor ligado. Se essas tensões oscilam ou caem abaixo de 4,8V ou acima de 8,5V, problema é massa solta ou chicote — a ECU em si está funcionando.
5. Movimentação do chicote com motor ligado e scanner conectado — flexione, mexa e gire cada seção do chicote enquanto observa o scanner. Se o código aparece/desaparece, achou a falha — é conexão intermitente.
6. Teste específico de continuidade nos pinos CAN — CAN High e CAN Low devem ter ~60Ω entre eles quando motor está desligado. Se está aberto ou muito baixo, chicote está quebrado.
7. Só depois de esgotar todos esses passos considere troca do módulo motor. Em 70% dos casos você resolve aqui e economiza R$ 8.000 de trocador desnecessário.

Quando o módulo realmente quebra

ECU CAT 320 falha de verdade em situações específicas e identificáveis:

• Queda de raio direto — surto extremo de voltagem (>100V) pelas linhas de sensores queima componentes internos do módulo.
• Inversão de polaridade — alguém conecta cabos de bateria invertidos durante partida com boost — destrói semicondutores internos.
• Infiltração de água — 320D antigo sem vedação do compartimento; água congela em inverno ou causa corrosão. Raro em máquinas com manutenção.
• Vibração crônica por >18-20 mil horas — em ambiente de mineração ou britador, a vibração contínua dessolda componentes do circuito impresso.
• Superaquecimento prolongado — máquina em clima quente sem ventilação adequada, ECU atinge >80°C constantemente e capacitores degradam.

Mesmo nesses casos, o módulo precisa ser reprogramado pela CAT ET — ECU vem genérico e o software grava configuração específica de máquina (serial, horímetro, calibração de câmbio/hidráulica). Sem reprogramação, a escavadeira não funciona.

Programação e flash do ECM CAT

Todo módulo CAT 320 novo ou remanufaturado precisa ser "flasheado" — ou seja, programado com o software da máquina específica. O processo é rápido (5-15 minutos) mas só pode ser feito com:

• CAT ET (Caterpillar Electronic Technician) — ferramenta oficial de diagnóstico Caterpillar. Conecta via adaptador CAT Comm ou Comm Adapter III.
• Serial number da máquina — cada 320 tem um número de série único (gravado no chassi). A CAT ET pede esse número para buscar configuração correta no banco de dados.
• Arquivo de calibração (ECU calibration file) — específico da versão, model year e configuração hidráulica.

Após flash, o módulo está pronto para usar. Custo de programação varia de R$ 400–800 dependendo da oficina. Algumas remanufaturadoras já vêm com pré-programação genérica (reduz tempo em campo para apenas 2-3 minutos).

Sintomas eletrônicos vs sintomas mecânicos

Erro comum: confundir uma falha eletrônica (sensor, chicote, ECU) com falha mecânica (turbina do turbo gasta, anéis do pistão queimados, válvula travada). Eis como diferenciar:

• Eletrônica: código no painel é imediato, máquina entra em Limp Home (reduz RPM), comportamento intermitente (hoje funciona, amanhã não). Fixo com diagnóstico eletrônico.
• Mecânica: degradação lenta (piora ao longo de semanas), fumaça visível no escape, barulhos no motor, perda de potência gradual. Precisa desmontar para reparar.

Máquina que larga código 100 (pressão óleo) pode ser ou: (A) sensor quebrado (eletrônico) ou (B) bomba de óleo gasta (mecânico). Sem teste mecânico com manômetro, não tem como saber — nem todo código aponta para o módulo.

Glossário técnico — CID, FMI, DTC, protocolo J1939

• CID (Component ID): identificador de 0-9999 que aponta qual circuito ou sensor está com problema. CID 100 = sensor de pressão óleo; CID 247 = barramento CAN.
• FMI (Failure Mode Identifier): tipo de falha. FMI 3 = acima do máximo; FMI 4 = abaixo do mínimo; FMI 5 = open circuit (fio rompido); FMI 6 = short to ground (curto).
• DTC (Diagnostic Trouble Code): código completo — CID + FMI. Exemplo: CID 100 FMI 4 = sensor pressão óleo está lendo abaixo do mínimo.
• J1939: protocolo padronizado de comunicação entre módulos em caminhão/máquina pesada. É um barramento de dados único — ECU, câmbio, transmissão, display falam no mesmo fio a 250 kbps.
• Limp Home Mode: modo de proteção ativado quando ECU detecta falha crítica. Motor reduz RPM para máximo de 1.200, bloqueia algumas funções — força você a procurar oficina devagar, evita danificar motor mais.
• CAT ET: ferramenta de diagnóstico e programação oficial Caterpillar. Acessa código-fonte do módulo, consulta histórico de erros, faz calibração de sensores, grava software novo.
• Chicote (wiring harness): feixes de fios que conectam sensores, atuadores e módulos. Mais de 50 metros em máquina pesada. Ponto de falha crítico em clima úmido (Cuiabá/MT).

Onde achar módulos e bicos para CAT 320 em Cuiabá/MT

KR Mecânica trabalha com módulos eletrônicos e peças de injeção para linha pesada CAT. Temos em estoque:

• Módulo cabine Volvo G940 (motoniveladora)

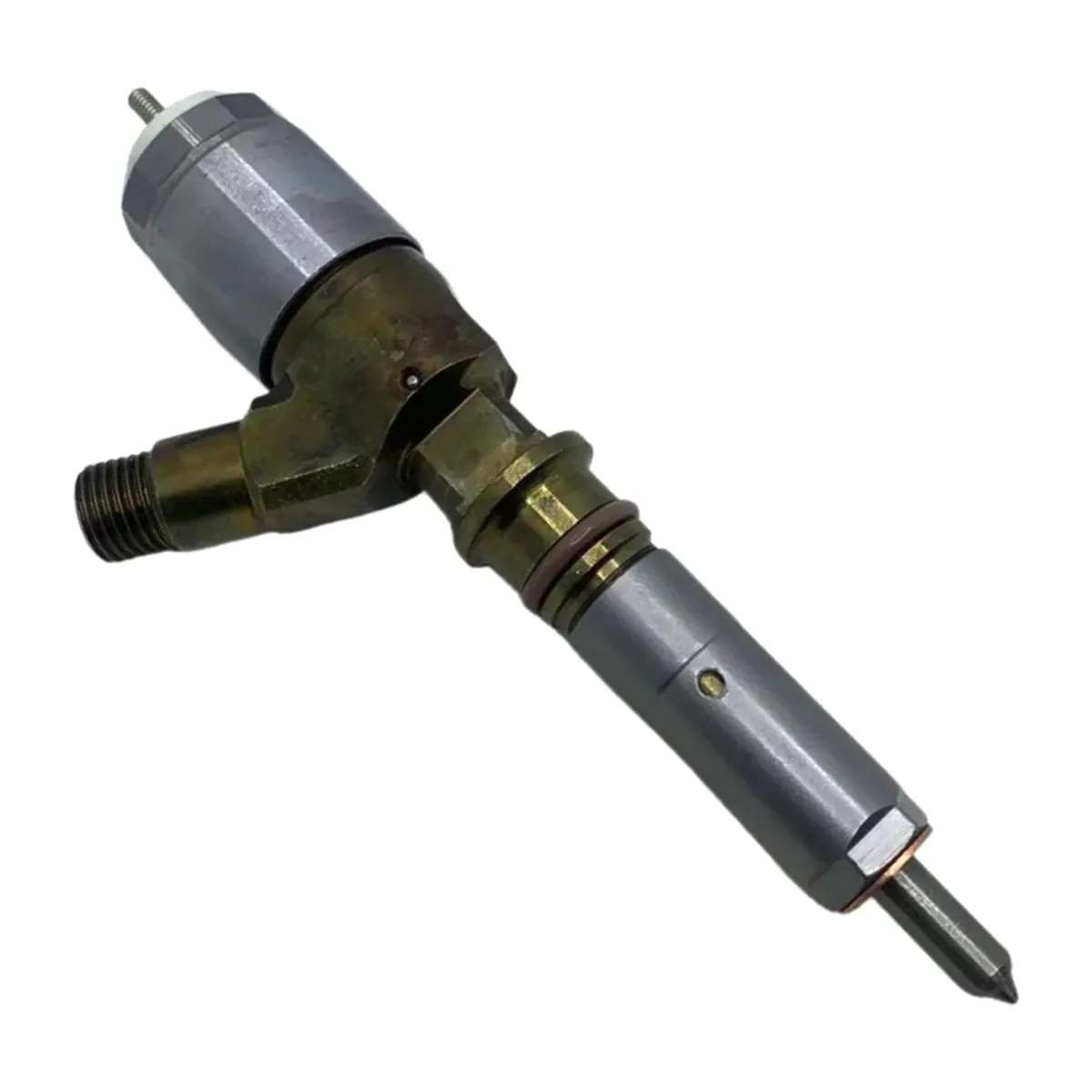

• Bico injetor CAT C6.6 (motor 320E)
