HEUI vs Common Rail vs Bomba em Linha: Sistemas de Injeção Diesel Pesado Explicados

Bicos injetores, bombas, common rail, HEUI, EUI, EUP — o glossário do diesel pesado é cheio de siglas e o mecânico de campo precisa saber rápido o que cada uma significa para diagnosticar problema, comprar peça certa e estimar custo de reparo. Este guia explica os três sistemas de injeção que dominam o universo de máquinas pesadas no Brasil: HEUI da Caterpillar, Common Rail da Bosch/Denso e a bomba em linha clássica.

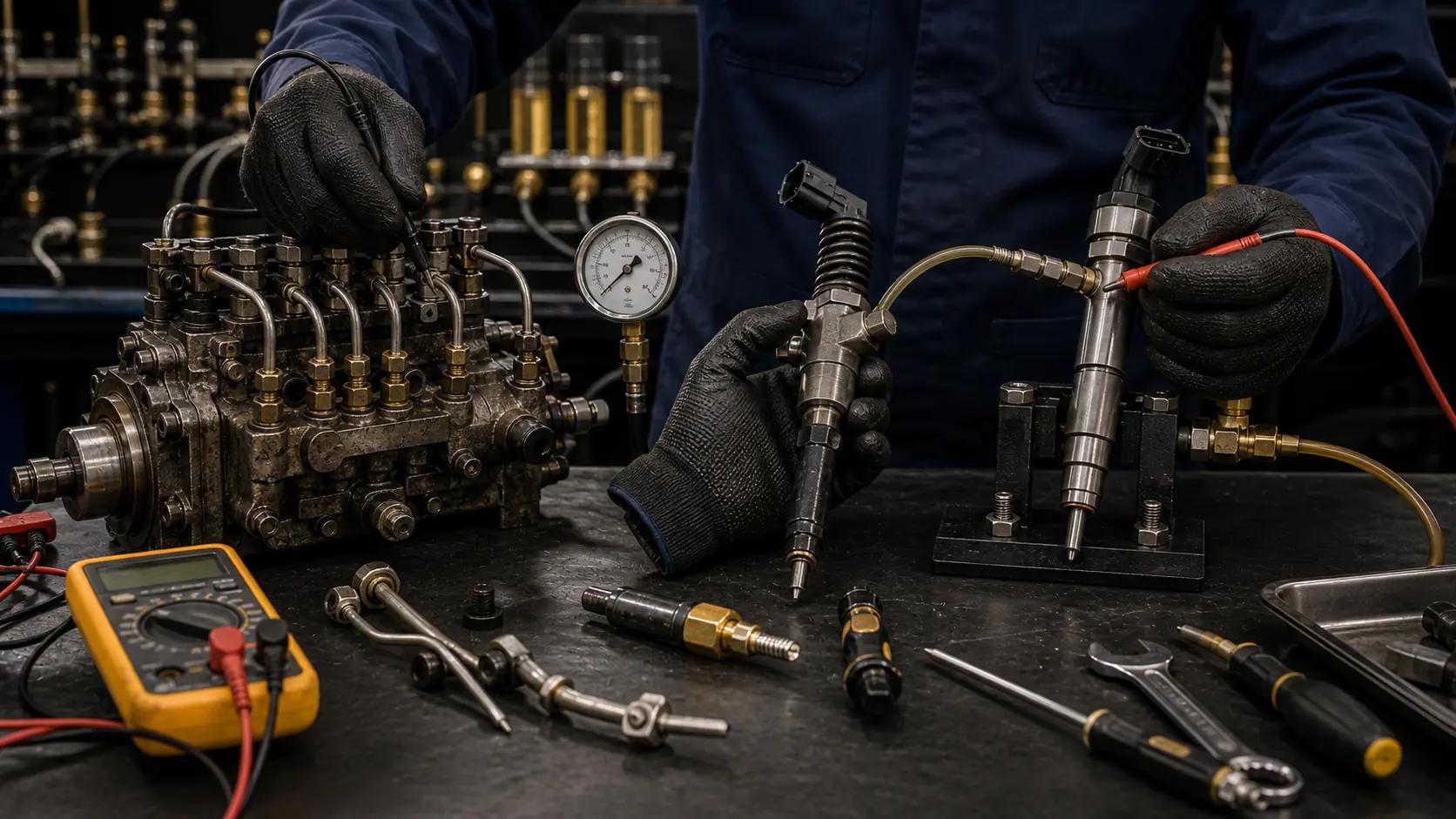

1. Bomba em Linha (mecânica) — o sistema clássico

A bomba em linha é o sistema de injeção diesel mais antigo ainda em uso massivo no Brasil. Funciona 100% mecanicamente, sem ECU, sem sensores, sem solenoides eletrônicos. Características:

• Princípio: bomba injetora montada lateralmente no motor, com um pistão de alta pressão por cilindro. Cada pistão é acionado por um came (eixo de comando da bomba) sincronizado com a árvore de manivela.
• Pressão de injeção: 250-400 bar (3.500-5.800 psi).
• Bicos: mecânicos, abrem por pressão de combustível (sem comando eletrônico). Pressão de abertura calibrada (200-260 bar típico).
• Governador: centrífugo, mecânico. Regula RPM do motor sem necessidade de sensor.

Aplicações típicas no Brasil: motores Caterpillar 3304, 3306, 3406 (versões mecânicas); Cummins NT, NTA, série B mecânica; Mercedes-Benz OM 352, OM 364, OM 366, OM 447; Volvo TD60/70/120 (linha antiga). Encontrados em escavadeiras anteriores a 2000, retroescavadeiras CAT 416 série anterior à E, geradores estacionários, embarcações pesqueiras e caminhões pesados anos 80-90.

Vantagens: robustez, tolerância a diesel de baixa qualidade, manutenção sem scanner, peças mais baratas, fácil diagnóstico em campo. Desvantagens: consumo maior (15-18% acima de Common Rail), emissões fora de padrão Tier 4/Euro 5, sem múltiplas injeções por ciclo, ruído de combustão maior.

2. HEUI — Hydraulically Actuated Electronically Controlled Unit Injector

O HEUI é o sistema desenvolvido pela Caterpillar (em parceria com a Navistar) nos anos 90 para motores médio-pesados. Fica entre a bomba em linha mecânica e o Common Rail moderno em complexidade e performance:

• Princípio: não há bomba injetora central. Cada cilindro tem uma "unidade injetora" que combina o bico injetor com um êmbolo amplificador hidráulico. O acionamento do êmbolo vem de pressão de óleo do motor (não combustível).
• Pressão de óleo HEUI: 4.000-5.000 psi (gerada por bomba HPOP — High Pressure Oil Pump dedicada).
• Pressão de injeção resultante: até 28.000 psi (1.900 bar).
• Comando: ECU controla solenoide do bico — abre, óleo pressurizado entra, êmbolo comprime combustível, bico injeta. Tempo de abertura controla quantidade injetada.

Aplicações: motores Caterpillar C7, C9, C12, série 3126B/3406E (HEUI clássico); algumas variantes Navistar/International. Equipa escavadeiras CAT 320D/324D/325D/329D, motoniveladoras 120K/140K, pás carregadeiras 924H/930H/950H, tratores de esteira D6T/D6R, caminhões CAT 730/740 (linha mais antiga).

Vantagens: pressão de injeção alta sem precisar de bomba de alta pressão de combustível dedicada, combustão eficiente, tolerância razoável a diesel de qualidade média. Desvantagens: sistema complexo (depende da bomba HPOP funcionando perfeitamente), troca de óleo frequente é crítica (óleo vira fluido hidráulico do sistema HEUI), bicos caros (R$ 1.750 reman, R$ 4.800 novo), diagnóstico exige scanner CAT ET.

3. Common Rail — o padrão moderno

O Common Rail é o sistema dominante em motores diesel modernos, desenvolvido pela Bosch (sistemas CR1, CR2, CR3, CR4) e adotado por Denso, Delphi, Siemens, e fabricantes próprios (Volvo VEB, Caterpillar para sua linha mais nova). Características:

• Princípio: bomba de alta pressão (CP1, CP3, CP4 ou equivalente) alimenta um trilho comum (common rail) onde combustível fica armazenado em alta pressão. Bicos eletrônicos individuais abrem comandados pela ECU, retirando combustível pressurizado do rail.
• Pressão no trilho: 1.350 bar (CP1, sistemas mais antigos) até 2.500-2.700 bar (CP4 moderno).
• Bicos: 100% eletrônicos, com solenoide ou piezoelétrico. Permitem múltiplas injeções por ciclo (piloto + principal + pós).
• Sensores envolvidos: sensor de pressão do rail, sensor de fluxo de combustível, sensor de temperatura, sensor de posição do virabrequim, MAP, MAF, sensor de ar de admissão.

Aplicações em máquinas pesadas: Volvo D7E, D7F, D11, D13, D16; Cummins ISB, ISC, ISL, ISX (versões common rail); Caterpillar C7.1 ACERT, C9.3 ACERT (geração mais nova substituindo HEUI); MWM Sprint, NGD, Power Stroke. Equipa escavadeiras CAT 320E/F, motoniveladoras Volvo G930/G940, pás carregadeiras Volvo L120/L150, caminhões Volvo FH, Scania R series, MB Actros.

Vantagens: consumo otimizado (10-15% melhor que sistemas anteriores), emissões dentro de padrões Tier 4/Euro 5/6, combustão suave (menos ruído), múltiplas injeções por ciclo, performance consistente em diferentes condições. Desvantagens: exige diesel S10 ou melhor (sensível a contaminação), CP4 é frágil em casos de água no diesel ou diesel ruim (causa custosa de falhas), peças e bicos caros, diagnóstico exige scanner.

Comparativo técnico — tabela resumo

Como identificar qual sistema seu motor usa

Três métodos confiáveis:

1. Plaqueta do motor: normalmente identifica modelo e geração. Motor "C7 ACERT" (CAT) = HEUI. Motor "C7.1 ACERT" = Common Rail. Motor "Volvo D7E" = Common Rail. Motor "CAT 3306" = bomba em linha mecânica (versão padrão).
2. Visual sob o capô: bomba em linha = bomba grande lateral com 6 saídas (uma por cilindro). Common Rail = trilho metálico horizontal acima do cabeçote, com bomba CP3/CP4 separada acionada pelo motor. HEUI = sem rail externo, sem bomba injetora visível, mas com bomba HPOP (High Pressure Oil Pump) acoplada ao motor.
3. Documentação ou scanner: manual de operação CAT/Cummins/Volvo identifica o sistema. Scanner conectado mostra parâmetros específicos do sistema (pressão de rail aparece em CR; pressão de óleo HEUI aparece em HEUI).

Implicações práticas para gestor de frota

Saber qual sistema cada máquina da sua frota tem importa para:

• Estoque mínimo de peças: motor com bomba em linha exige bicos mecânicos baratos (R$ 280-800). HEUI exige bicos eletrônicos caros (R$ 1.750-4.800). Common Rail similar a HEUI em custo. Estoque mínimo precisa cobrir o sistema certo.
• Qualidade do diesel: máquina Common Rail em obra remota com diesel S500 mal armazenado terá CP4 falhando em meses. Bomba em linha tolera mesmo diesel sem problema. Diesel é decisão estratégica.
• Treinamento de mecânicos: diagnosticar Common Rail exige scanner e treinamento; bomba em linha pode ser feita por mecânico de campo experiente sem ferramenta especializada.
• Custo de revisão completa: revisão de injeção em motor Common Rail moderno custa 3-5x mais que motor com bomba em linha. Planeje orçamento de manutenção de acordo.

Estoque KR Mecânica para os três sistemas

A KR Mecânica em Cuiabá/MT trabalha com peças para os três sistemas:

• Bomba em linha: bicos mecânicos para CAT 3306, 3304, Cummins NT, MB OM 366, Volvo TD; bombas reman especializadas
• HEUI: bicos novos e reman para CAT C7 (387-9433, 10R-7224), CAT C9, série 3126B
• Common Rail: bicos para CAT C7.1 (371-3974, 10R-7675), Volvo D7E (unidade injetora EUI 20440388), Cummins ISB/ISC, Bosch genéricos
• Bombas alta pressão: CP3 e CP4 Bosch novas e reman
